素体組み立て その1

なんやかんや有った部分〜です。

後々、仲間内に素体パーツを配った時に
取り説の変わりになるように
解説しつつ進めます〜。

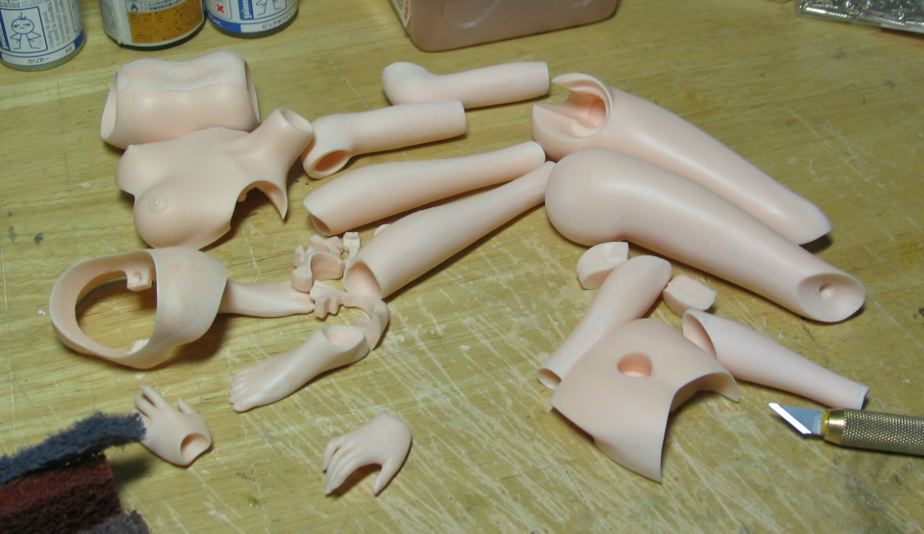

バリ取りパーティングラインの処理を
終えた所から始めますよ。


まずは各パーツに
ネジ穴とジョイント軸穴を空けます。

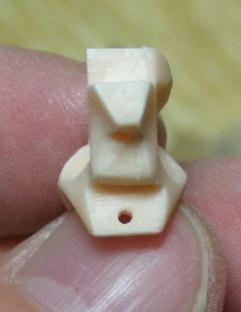

手首/足首/肘/膝には、
ジョイント穴をパーツの所定の位置に空けます。
穴径は直径2.9mmで空けます。

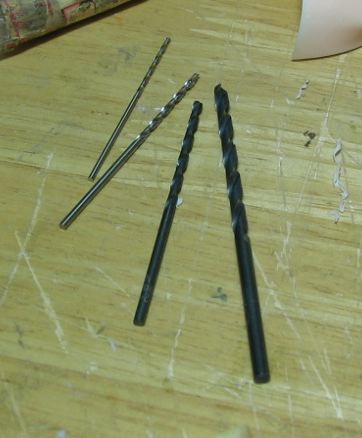

基本ですが、小さい直径から初めて
少しずつドリルを太くしていきますよ。


パーツの所定の位置は
モールドになっているので見れば解ると思います。
ただし、1カ所のみ
ゴム型に気泡が入ってしまったので
モールドが崩れている場所がありますんで、
下記の画像を参考にして
最初の穴位置を決めて下さい。

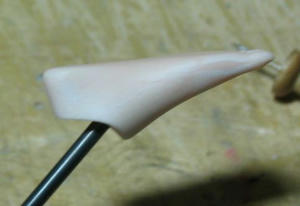

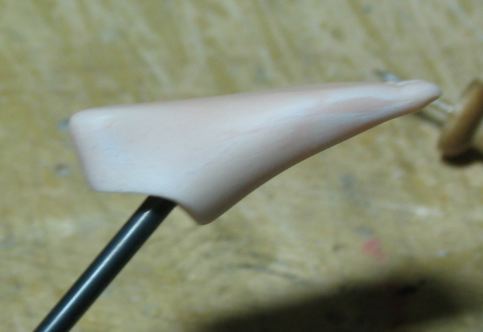

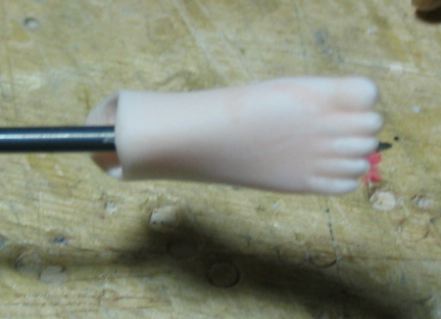

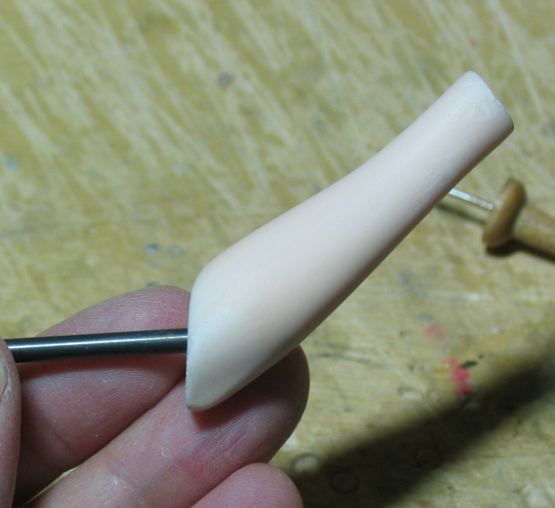

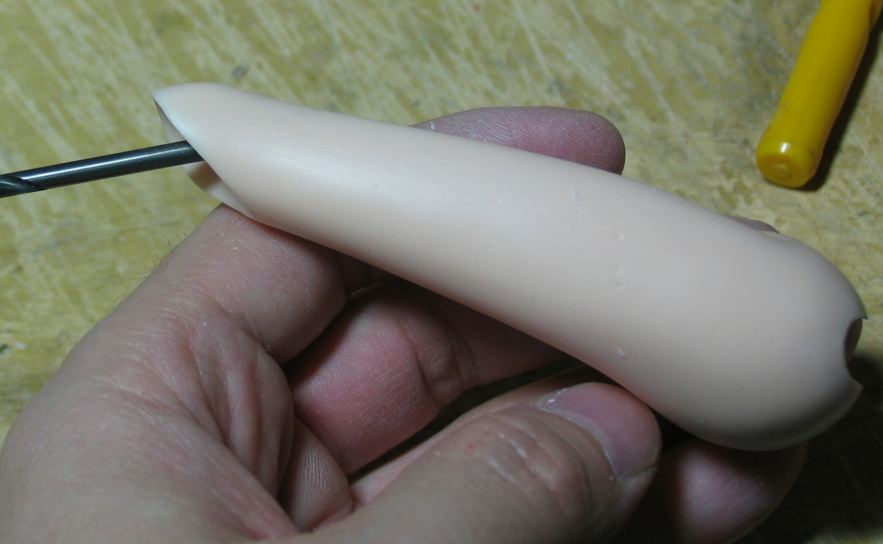

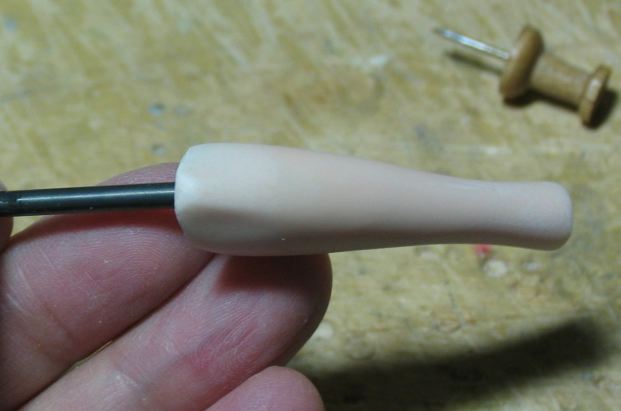

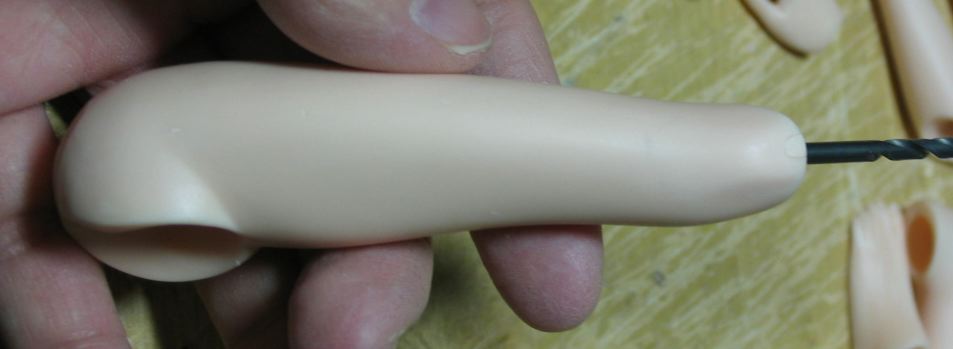

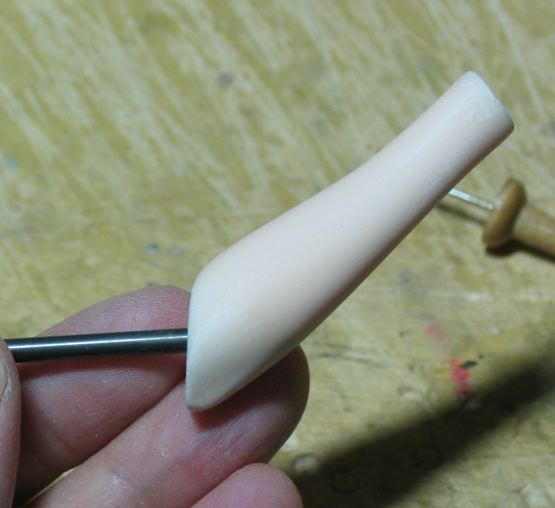

踵と下腕と大腿の軸穴は、
体軸に対して斜めに穴を開けます。
角度はこんな感じです。











斜めに穴を空けるので、
軸穴が貫通しないように注意！！

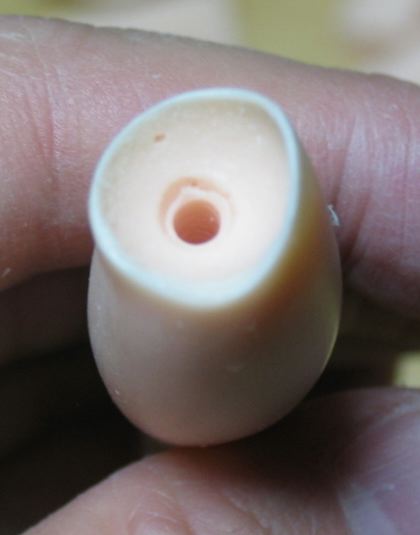

軸穴をドリルで空けただけだと
バリが出ていると思います。


このバリ取りには
デザインナイフを使っても良いんですが、

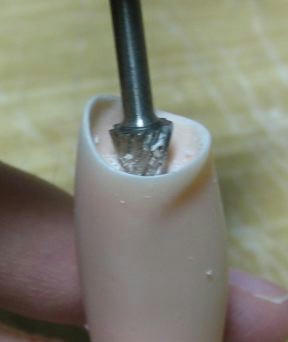

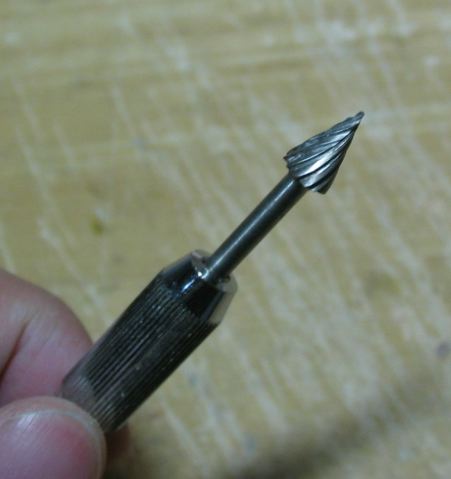

私はモーターツールの円錐型リューターヘッドを
ピンバイスに挟んでバリ取りツールに使いました。


これを使って
こんな感じでグリグリします。

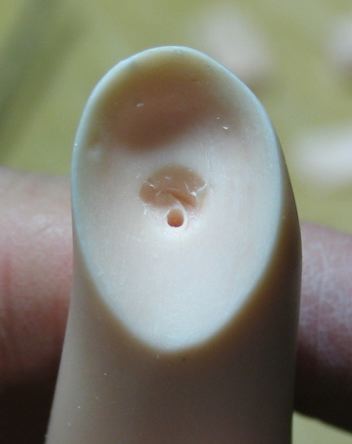

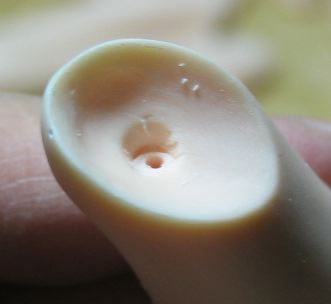

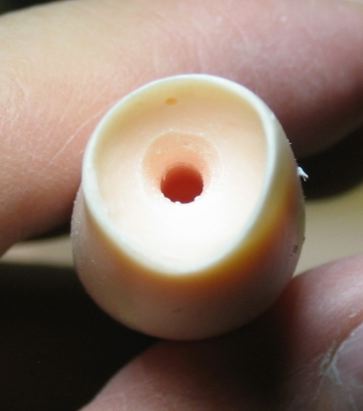

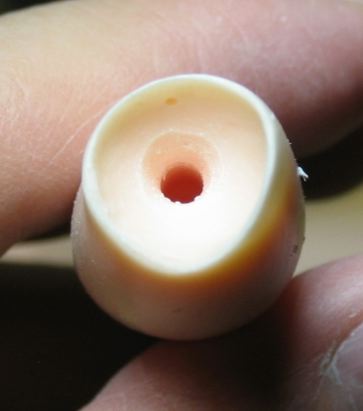

同じパーツのバリ取り後です。
こんな風にスムーズにしておかないと
関節ジョイントが奥まで入りません。


ジョイント用の軸穴は以上です。

次に、胸部と腰のパーツを組み上げる為の
ネジ穴を空けます。
場所によって穴径が異なるので注意が必要です。

ますは胸部から。
胸部パーツの前後を固定するネジ穴です。

背中側はネジを通す穴ですので、
使用するビスよりも太い径を使います。

私は、太さ2mm程度のネジを使ったので
直径2.5mmの穴を開けました。

胸側はネジを締め込む穴（下穴）ですので
ネジよりも少し細い径を使います。

直径1.5mmの穴を開けました。

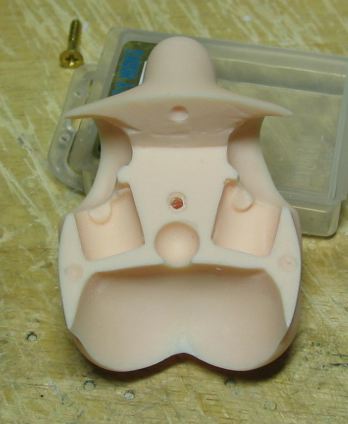

次は腰です。
3パーツを固定するネジ穴です。

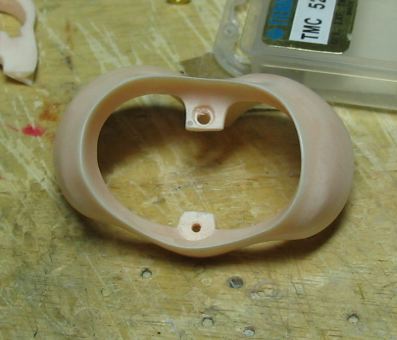

腰本体パーツには2カ所に穴を開けます。
いずれもネジを通す穴なので
使用するネジよりも太い穴です。

ネジを2種類使うので
各々異なる径の穴を開けます。

前側は直径1.5mm、
後側は直径2.5mm、です。

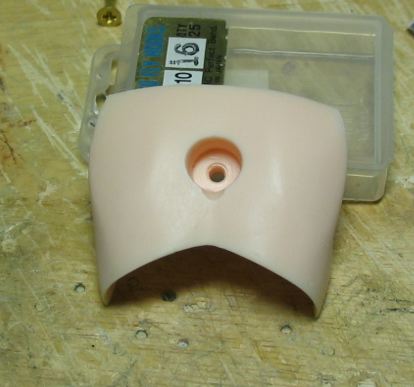

股間パーツにもネジを通す穴を2カ所に空けます。
こちらは2カ所とも同じ径です。



いずれも直径1.5mmです。

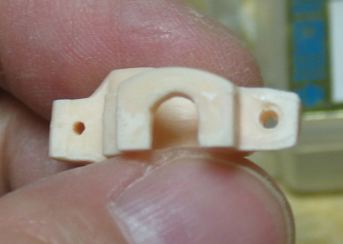

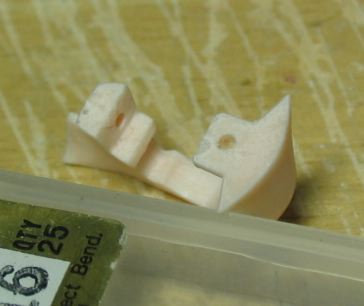

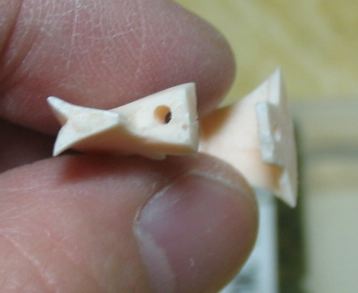

最後は、股関節をホールドするパーツです。
このパーツには3カ所に
ネジを締め込む下穴を空けます。
場所によって穴径が違いますので注意！

後側（大きい方）は直径1.5mm、
前側（小さい方）は直径1.0mmです。

最後に下方の穴です。

直径1.0mmです。

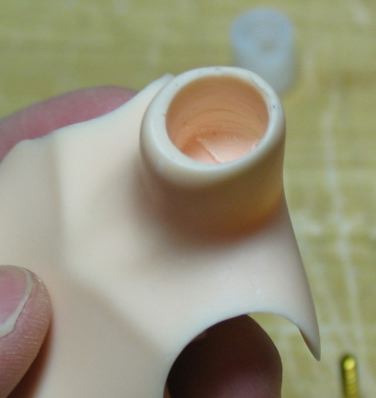

穴開けの最後は

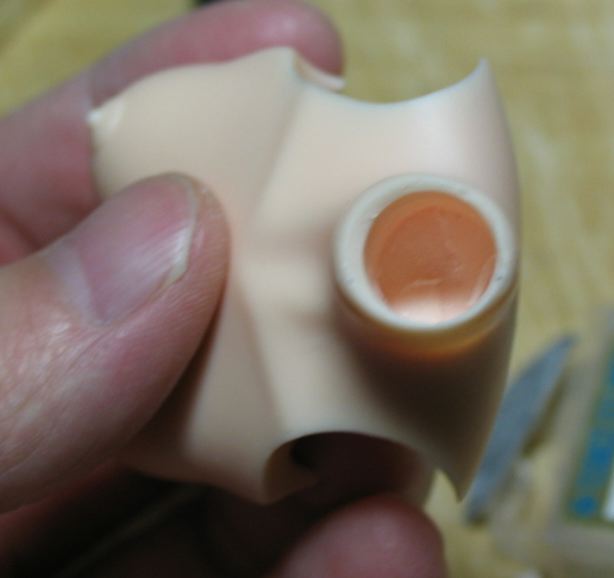

首ジョイントとなる背骨くんを収める穴です。

私は背骨くんを丸ごと挿入してますので、
直径9.5mmの穴を空けました。

もちろん細いドリルから初めて
少しずつ太くしています。

ただし、背骨くんの直径は9.7mmですので、
穴を空けた後に、さらに穴を広げる必要があります。
9.7mm径のドリルが入手できなかったんですな。
彫刻刀の丸刀を使って穴を広げました。

穴の深さをこれぐらいです。

背骨くんの下側を半分に切って使えば
深さも半分くらいで済みますね〜。

もっとも、首関節に球体ジョイントなど
背骨くん以外のジョイントを使うならば
こんな苦労はしないで済みますが。orz

次のステップは、その2に続きます〜。

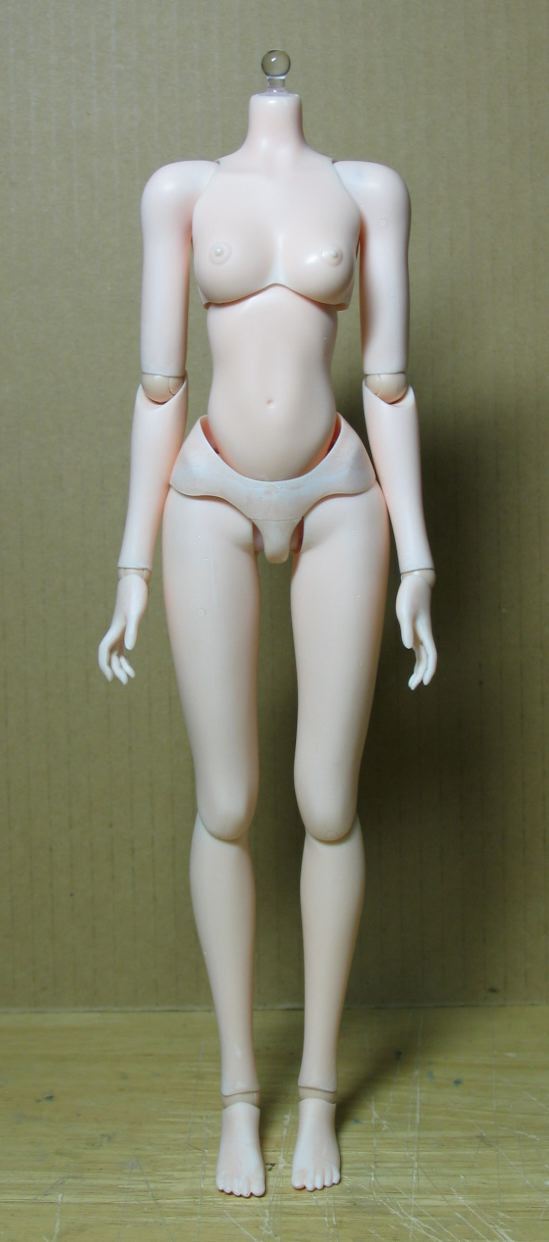

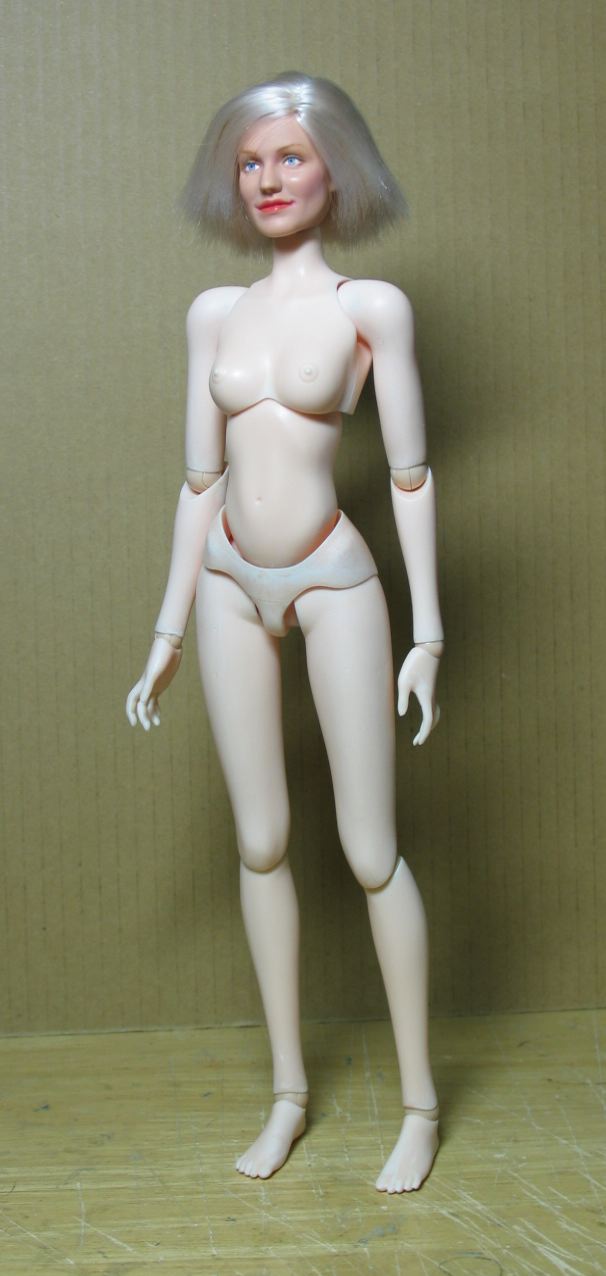

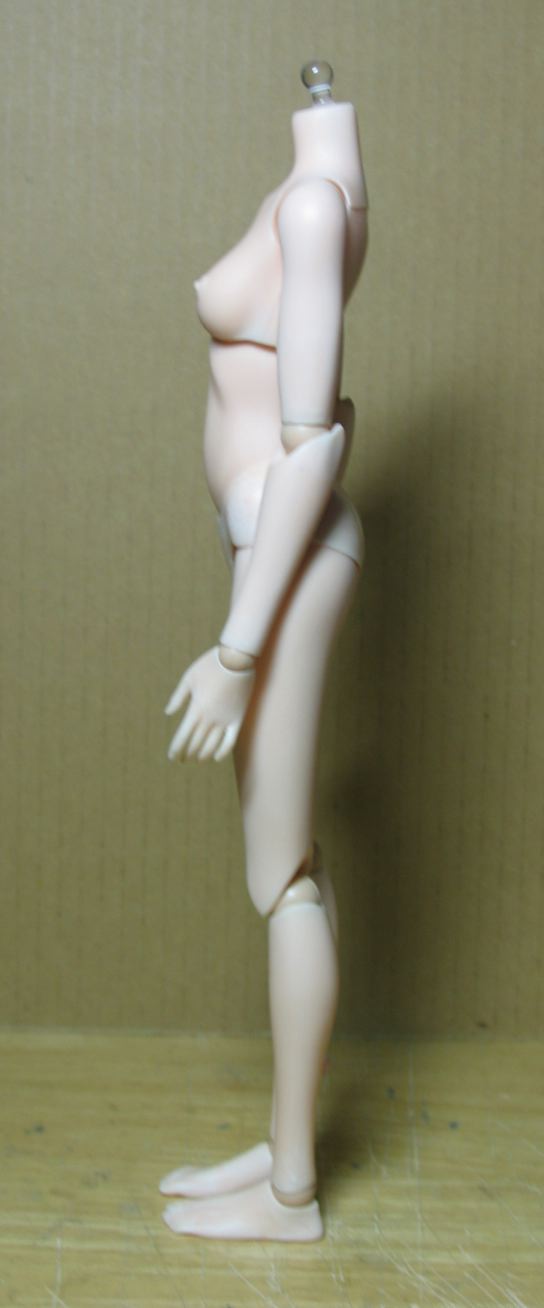

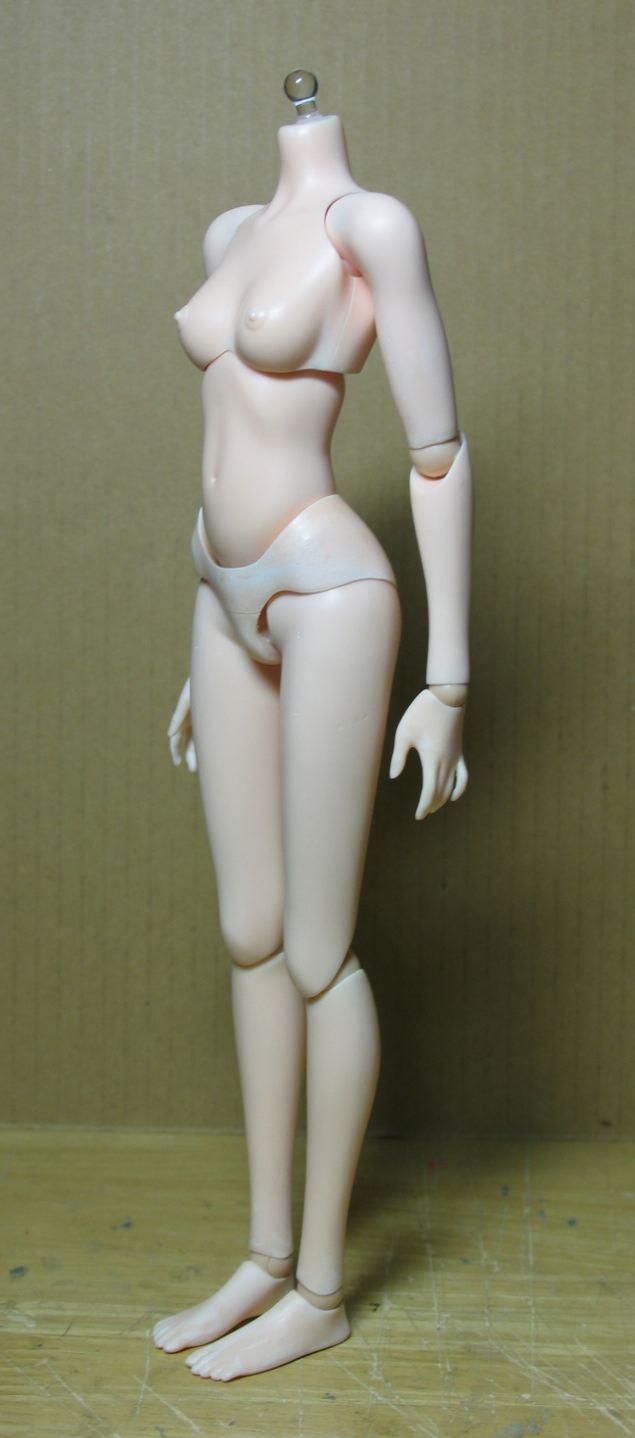

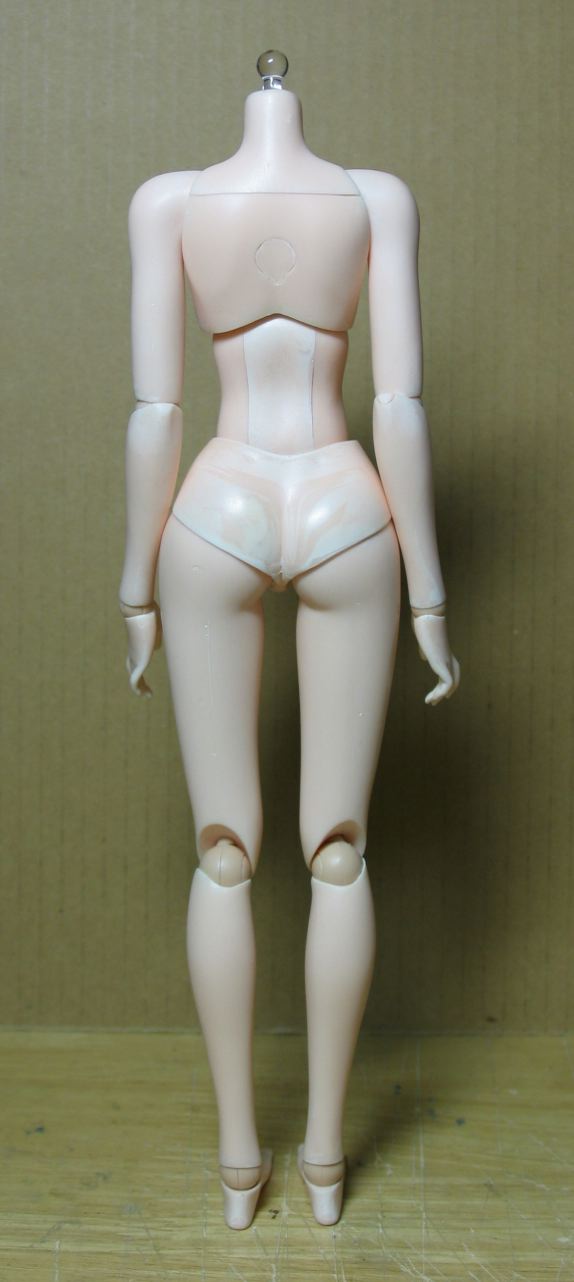

自作素体完成！

自作素体を組み上げました〜。

バリ取り、パーティングラインの処理を終え、


なんやかんやで各部位を組み上げ、


完成です〜。










とりあえず、
キャメロンさんのヘッドを乗せて見ました。


なんやかんやあった部分は、
後日記事にします〜。

ヘドリアン女王さま続き

引き続き、
ヘドリアン女王さまの作業中です〜。

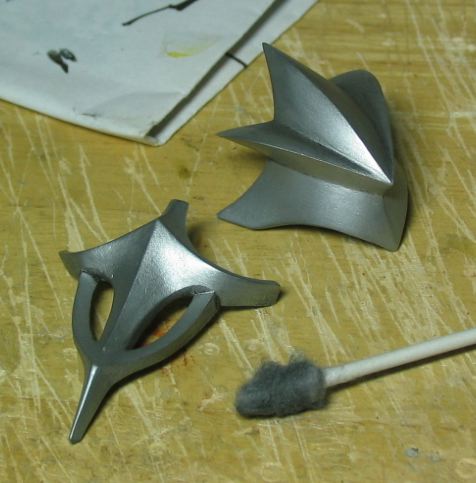

銀色のパーツに
ガンダムウェザリングマーカーの「スス」
でスミ入れしてポリッシュしました。

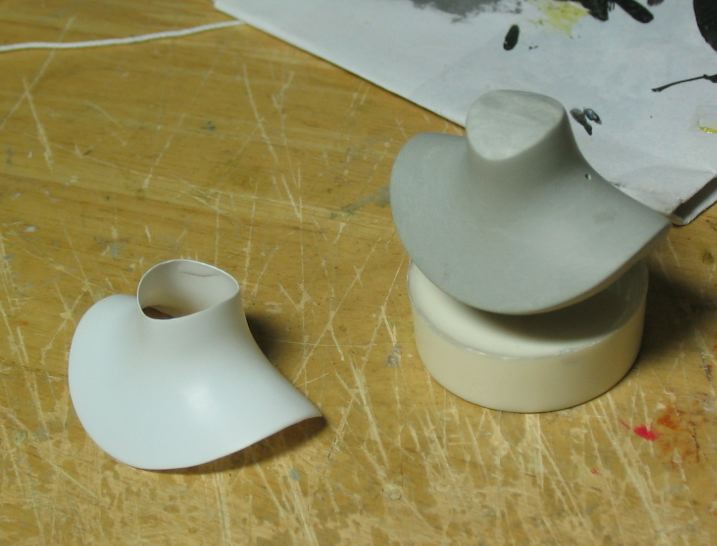

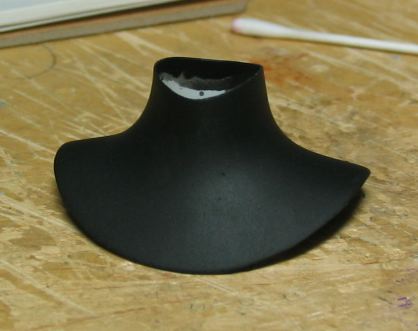

ドールショウには間に合わなかった
カラーを作ります。

エポパテで作った原型で
バキュームフォームします。

バキュームしたパーツは、
切り取ってスポンジやすりで目を粗くしています。


サフェーサーを吹いて塗装しました。


顔の塗りを初めています。

今回は、ここまで〜。

一度ならず二度までも

ドールショウ参加者のみなさん、
お疲れさまでした〜。

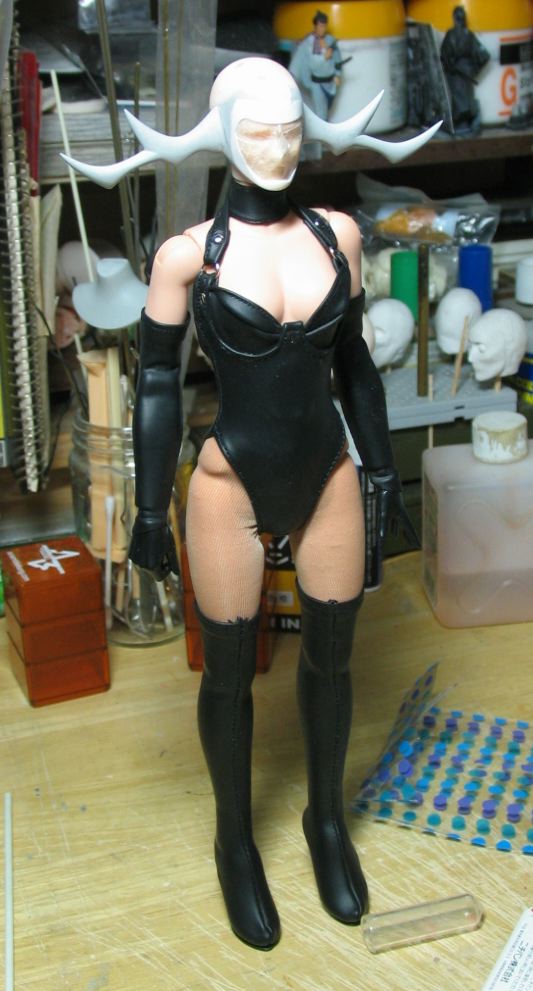

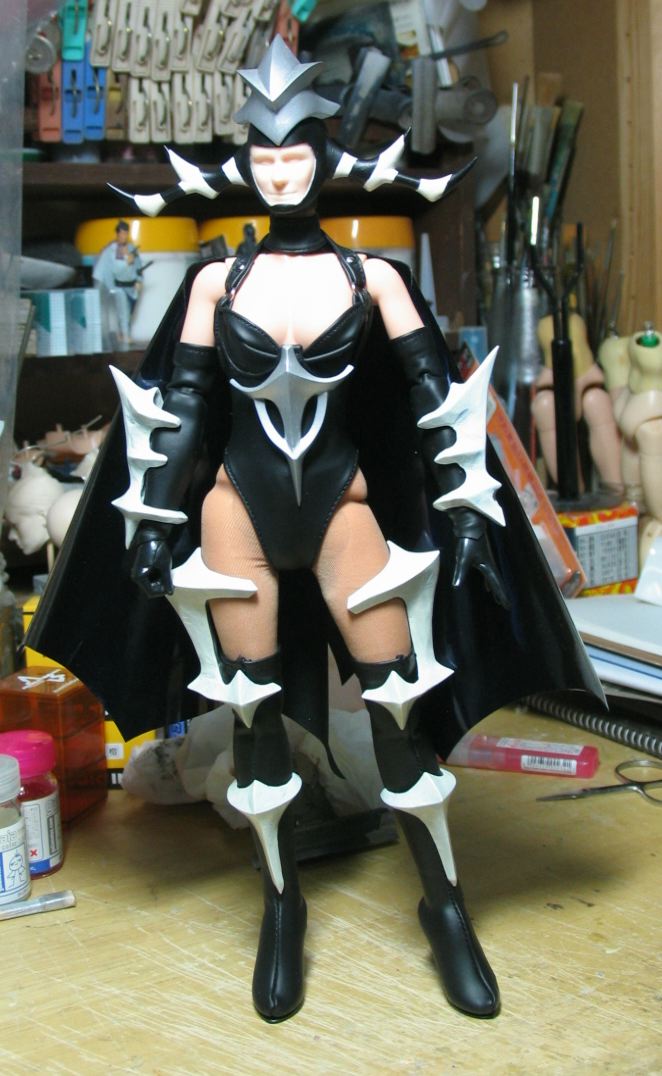

無事ドールショウも終了しました〜。

衣装はZin さんに作ってもらいました〜。

Zin さん、ありがとうございました〜。

しかし

私は、またしてもこのていたらくであります。


本日の朝まで作業してましたが、
結局、顔を描く所まで進みませんでした。（T＿T）

本日は、とりあえすここまで〜。

突貫作業中

正月休みからゴリゴリ作業してます〜。
風邪が治りません〜（T_T）
今回はマキマキで行きます（泣）

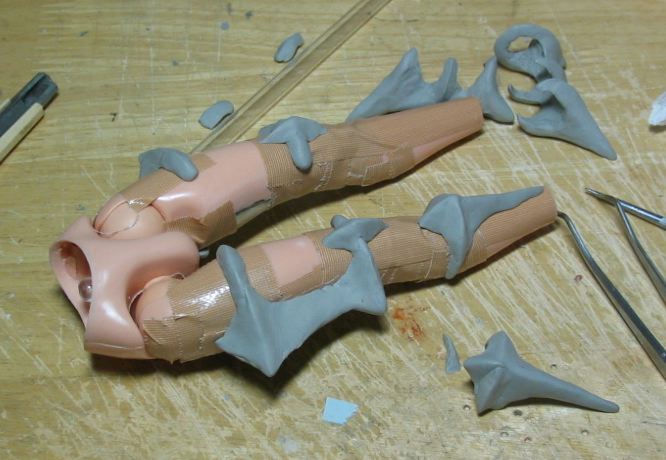

体についているトゲトゲは素体をマスキングして
パテ盛りしていきます。

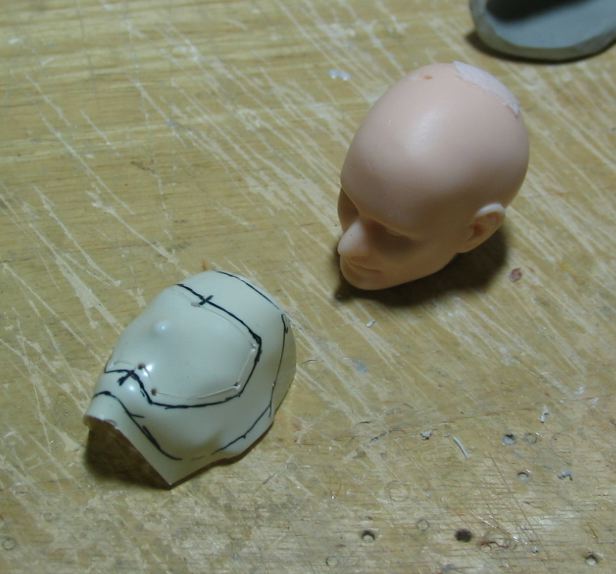

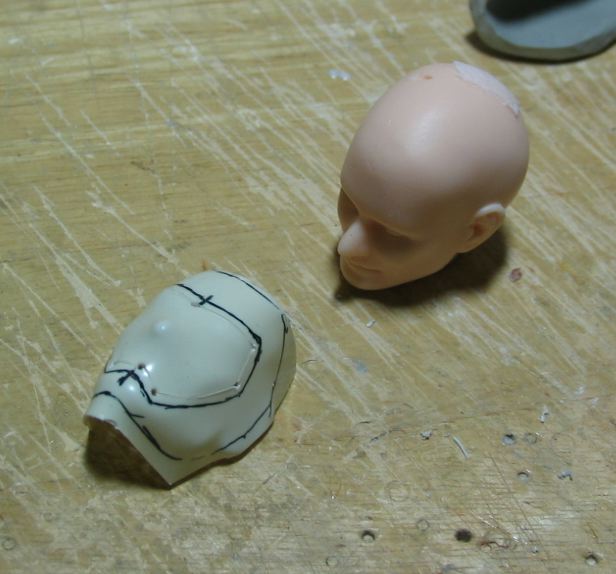

欠けている部分を補修したヘッドを
レジンで複製します。
紙コップ式でサクッと行きます。

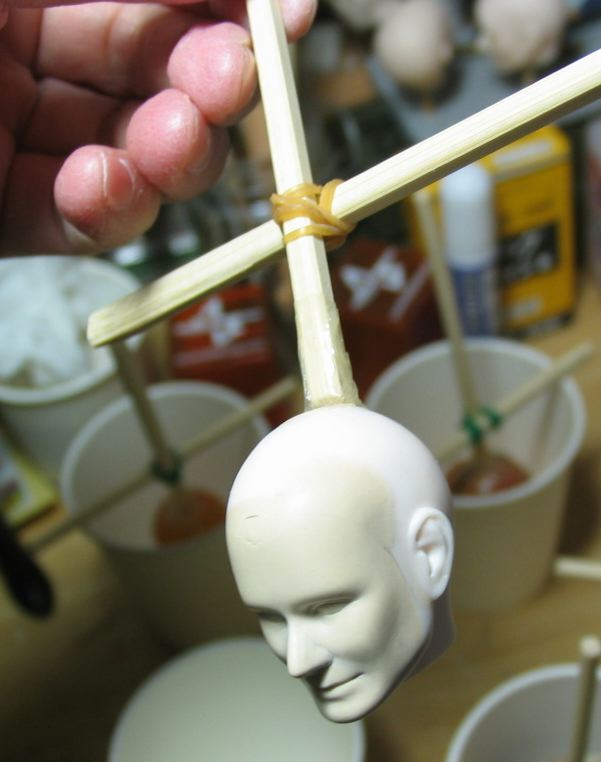

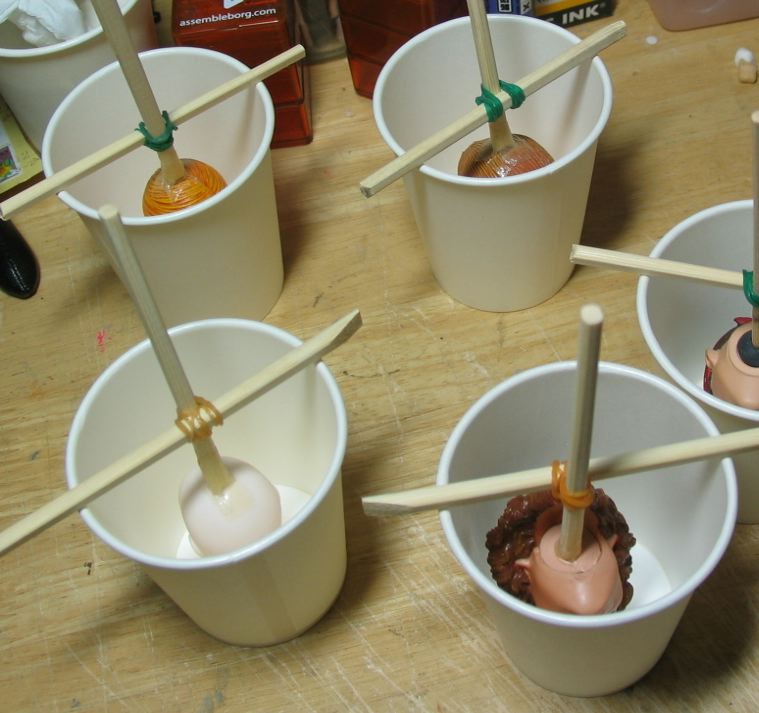

このように割り箸で支柱をつけて


紙コップの中で
ヘッド原型が宙づりになるようにして
シリコンゴムを注ぎます。

事前にヘッドの顔面へシリコンをかけて硬化させ、
シリコンゴムの膜を形成してから注ぐと、
顔面にシリコンの気泡が溜まる事を防げます。

マキマキで〜
レジンで複製したヘッドで
プラ版をヒートプレスして


切り抜いて顔のまわりにします。

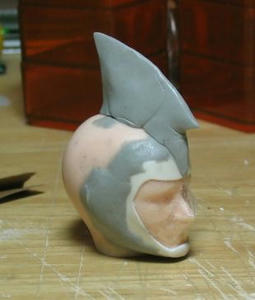

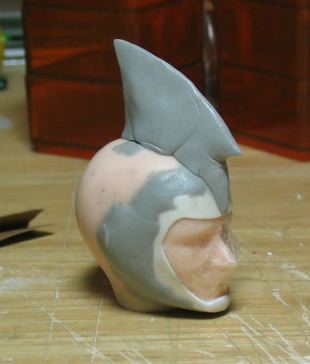

とさか、でなく王冠の基本部分をパテ盛り〜。

顔面はセロテープでマスキングしてます。

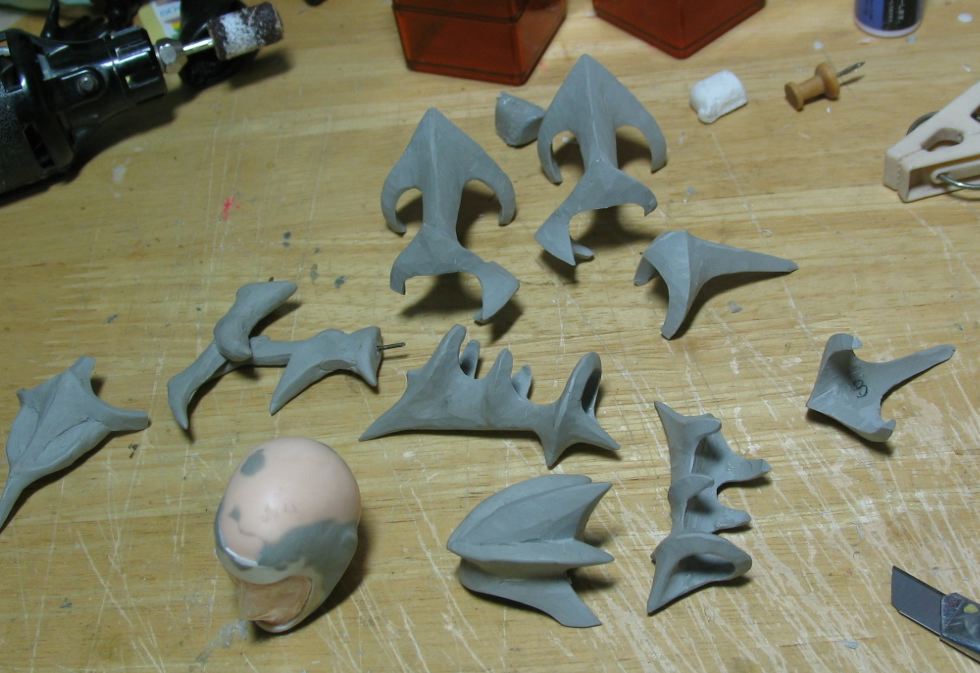

トゲトゲなど、削りだしています〜。


今回は、作業の途中経過をお送りしました〜。（汗）
