続きます。
ジョイントの組み上げと加工です。

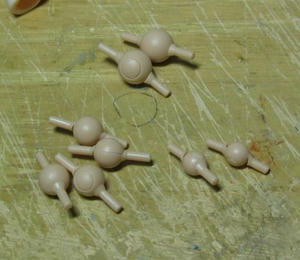

まず、イエローサブマリンの
球体ジョイントを組み上げます。
torisetu25
12mm球を2個(ひざ用)
10mm球を4個(肘/足首用)
8mm球を2個(手首用)です。

肘関節の下腕側は、
そのままだと奥まで入りきりません。
torisetu26

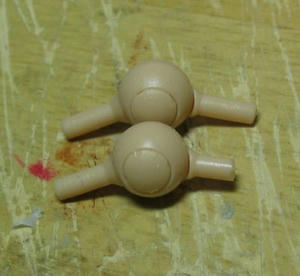

ジョイント軸の先端を少し切り詰めます。
torisetu27
先端から3mm程切り詰めます。

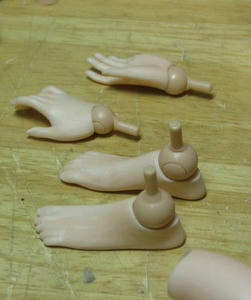

手首関節の手の平がわも同様です。
手首では先端から1.5mm程切り詰めます。
torisetu29

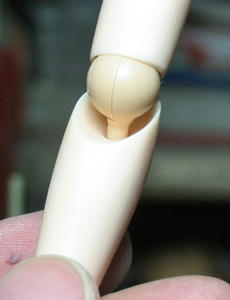

この様にきっちり球体が収まる様にします。

次は背骨くんを加工します。
背骨くんは11節分用意します。
ボールジョイントを9個
カップを11個です。

肩関節で上腕側に収める
背骨くんのカップを半分に切ります。
torisetu42

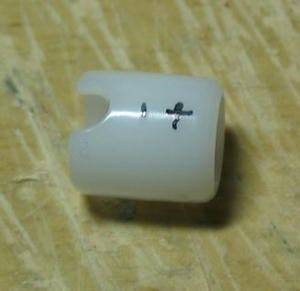

股関節で大腿側に収める
背骨くんに穴を空けます。
torisetu43

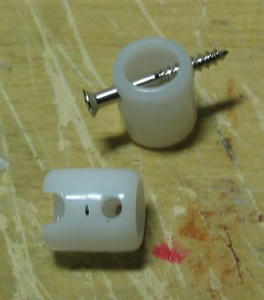

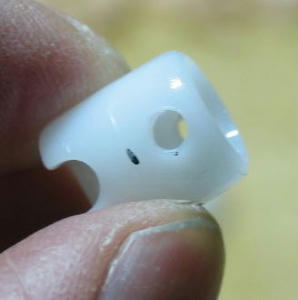

カップのこの位置で貫通する穴を空けます。
torisetu44

torisetu45

torisetu46

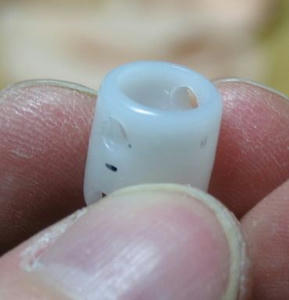

こんな感じです。

ジョイントの加工は以上です。

その3へ続きます〜。
