ワンフェスで入手したレトロロボットのガレージキット、

FUTURISTICシリーズ第2弾
「W.WOOD ROBOTIC INC. Battle And Demolition Robots PROTOTYPE No1"VINCENT"」
http://www.ankama.jp/jp/project/Futuristic
です。

レトロフューチャー企画の一員として展示する予定で組み立て開始。
基本的には固定ポーズのーキットですが、
各所に関節を組み込みながら組み立てています。
robof

では、簡易更新では触れていない作業詳細をログにして行きます。

robo01
肩パーツの一部(斜線部分)を削って可動範囲を若干広げています。

robo02

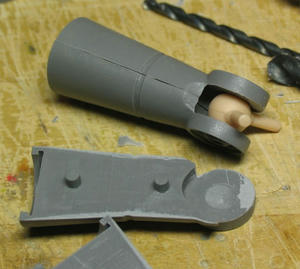

肘関節には球体ジョイントを使いました。
下腕側にはジョイントが収まる穴を開け
robo03
上腕側には窪みを穿ちます。

robo04

robo05

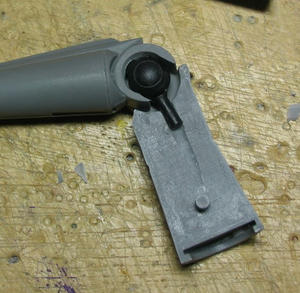

組み合わせるとこんな感じ。

足首と膝にはリボルティックジョイントを使いました。
レジンのムクでトップヘビーなので、
クリック関節じゃないと保持力がたりないためです。

膝は、肘関節と同様の形式で関節を仕込んでいます。

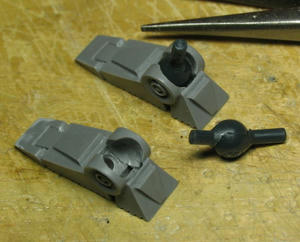

足首関節は、
robo06
リューターでジョイントが収まる穴を削りだし、
robo07
ジョイントを差し込める様にしています。

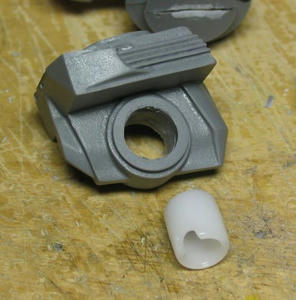

肩関節は、結局ポリキャップにしました。
脇を開く様なポーズを取らせないのと、
肩外装パーツが肉薄で背骨くんを納めるには的していないからです。
robo08

robo09
外装側には、5mmのプラ棒で軸を埋め込んでいます。

股関節は背骨くんを使いました。
robo10
腰ブロックに背骨くんが収まる穴を開け
大腿付け根に背骨くんのボールジョイントを接着します。
robo11

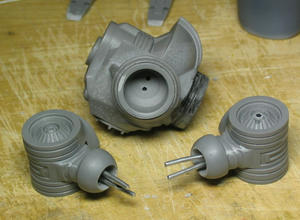

肩と胸部の接続は当初は背骨くんを使う予定でしたが、
パーツ同士の噛み合う精度が高すぎて
背骨くんの可動モーメントと一致しない様なので、
アルミ線をタンデムにして接続しました。
robo12
こうする事で、アルミ線の回転を防止して
肩関節を保持できます。

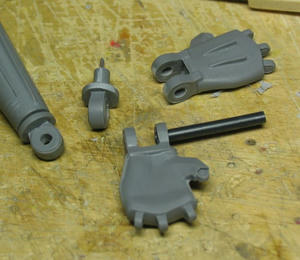

手首と下腕の接続はアルミ線で、
手首関節はポリキャップのランナーを利用した
ポリ棒で軸を入れます。
robo13

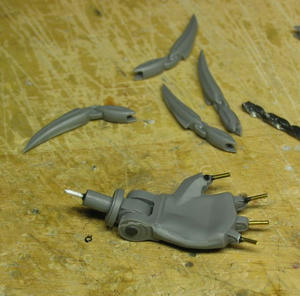

指の付け根は真鍮線で繋いでいます。
robo14

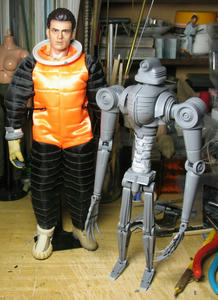

10月以降に完成させる予定〜。
